¿Qué se mide en el protocolo de puesta a tierra?
El protocolo de la Resolución 900/2015 no es una sola medición: son dos, y las dos tienen que estar. Una es la resistencia de la toma de tierra. La otra es la continuidad de las masas. Un protocolo que trae una sola está incompleto, y es de las observaciones más frecuentes.
La resistencia de puesta a tierra

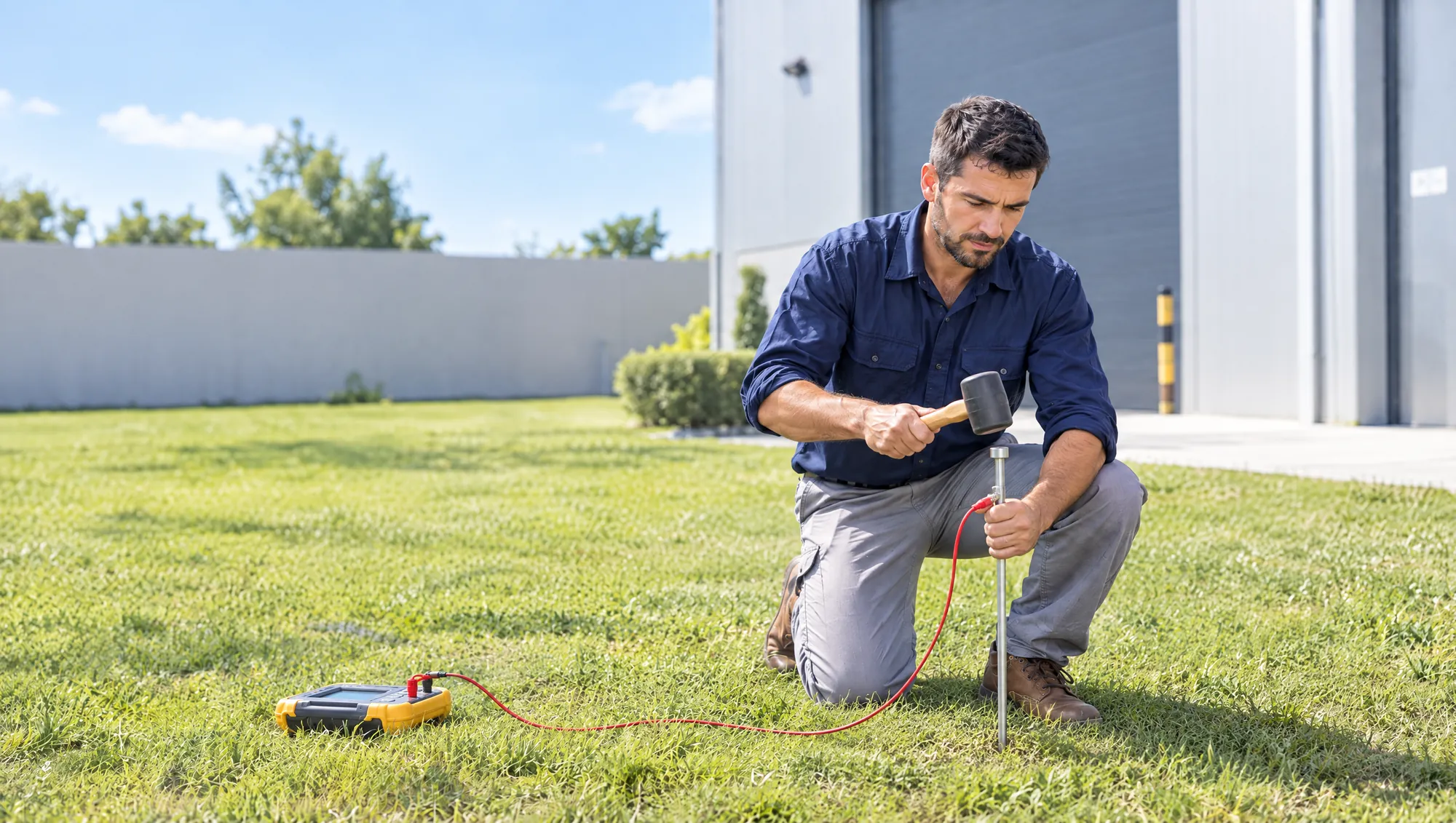

Es el valor que mide cuánto se opone el terreno al paso de la corriente de falla hacia tierra. Se mide con telurímetro, clavando electrodos auxiliares a distancia de la toma y leyendo la resistencia entre ellos.
Cuanto más alto es ese valor, menos eficaz es la protección: la corriente de falla no encuentra un camino franco a tierra y la tensión de contacto sobre la masa sube. Por eso el valor máximo admisible no es un número suelto, sino que se define en relación con el dispositivo de protección que tiene la instalación.
El resultado se vuelca al protocolo junto con el esquema de conexión, la fecha y las condiciones en que se midió. La humedad del terreno influye, y por eso conviene dejar constancia de cómo estaba el suelo el día de la medición.
¿Qué tiene que traer el protocolo?
El protocolo oficial firmado por profesional, con los valores medidos y el esquema de conexión identificado.
El certificado de calibración del instrumental utilizado. Sin ese certificado, los valores no tienen respaldo.
El croquis de la instalación, con la ubicación de las tomas de tierra y de los puntos donde se verificó continuidad.
Y, si algún valor no cumple, el plan de acción. El artículo 3° de la resolución lo exige expresamente.
La continuidad de las masas
Es la segunda mitad del protocolo y la que más se subestima. Consiste en verificar que cada masa metálica de la instalación esté efectivamente conectada a la barra de tierra, y que esa conexión tenga baja resistencia.
No alcanza con que exista un cable: hay que comprobar que el camino conduce. Una conexión flojada, un terminal oxidado o un caño que se creía continuo y no lo es dejan una masa sin protección aunque la toma de tierra mida perfecto.
Se verifica con un instrumento de continuidad conforme a la norma IEC 61557-4, que tiene que entregar como mínimo 200 miliamperios con una tensión en vacío de entre 4 y 24 volt. No sirve la escala de continuidad de un tester común: no inyecta corriente suficiente para revelar una conexión deficiente.
También se verifica la equipotencialidad entre las masas eléctricas y las masas extrañas —cañerías metálicas, estructuras, conductos—, que es otro de los puntos que suelen quedar afuera.
¿Cómo se mide la resistencia?
La Reglamentación AEA admite tres caminos, y no dan lo mismo.
El primero, y el más común, es medir con telurímetro. Es el método directo: se clavan las jabalinas auxiliares y se lee la resistencia de la toma de tierra de protección.
El segundo usa transformador variable, resistencia variable, amperímetro y voltímetro. Está permitido, pero casi no se emplea: lleva más equipo y más tiempo del que justifica.
El tercero es medir la impedancia del circuito de falla, y tiene una particularidad que conviene entender. Ese circuito incluye la tierra de servicio además de la de protección, así que el valor que arroja es siempre mayor que el real. No sirve para informar un número exacto, pero sí para resolver el caso: si ese valor inflado ya queda por debajo del máximo admisible, la puesta a tierra cumple. En la planilla se informa como «Ra menor a 40 ohm», o el escalón que corresponda.
Si en tu protocolo anterior no está aclarado con qué método se midió, es un dato que falta.
