¿Qué es el protocolo?
Un formulario oficial con dos mediciones adentro
La Resolución 900/2015 de la Superintendencia de Riesgos del Trabajo aprobó el «Protocolo para la Medición del valor de puesta a tierra y la verificación de la continuidad de las masas en el Ambiente Laboral». Es de uso obligatorio para todos los que deban hacer esas mediciones según la Ley 19.587 de Higiene y Seguridad en el Trabajo.
¿Qué mide?

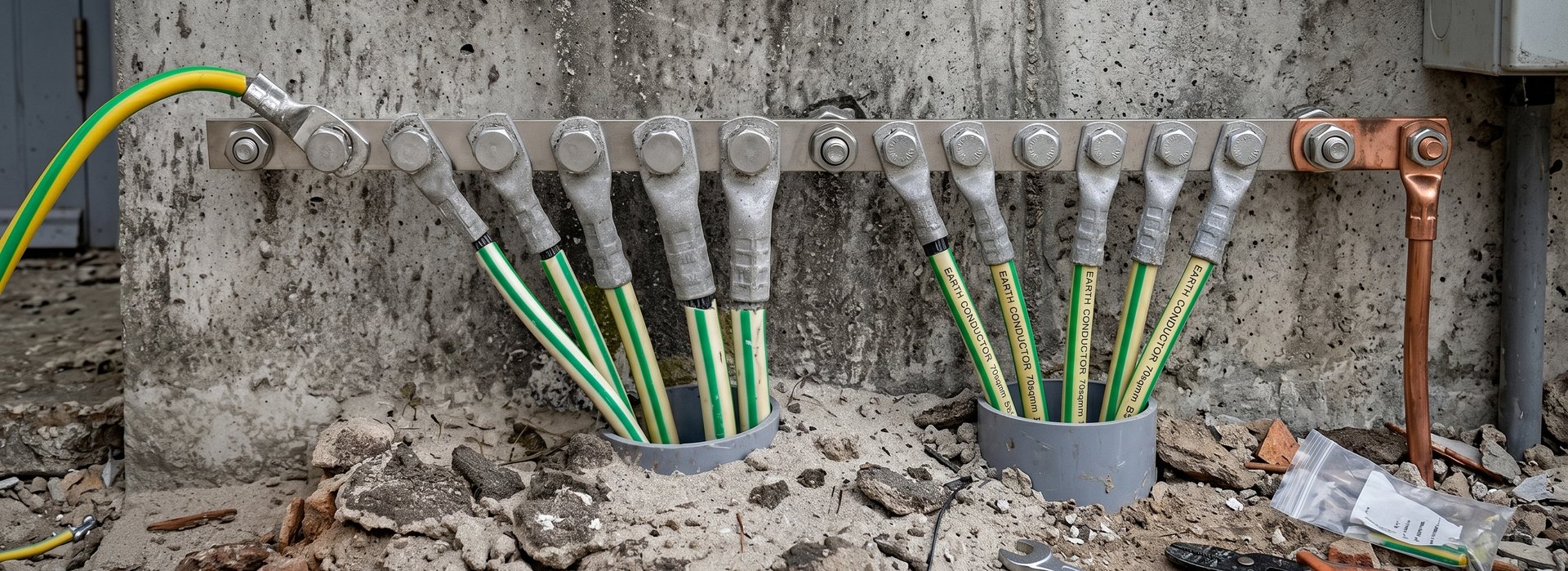

La toma de tierra y las masas
Por un lado, la resistencia de la toma de tierra y si cumple con la reglamentación de la Asociación Electrotécnica Argentina. Por el otro, si el circuito de tierra es continuo y permanente y si puede conducir la corriente de falla. Las dos mitades van juntas en el mismo protocolo.
¿Cuánto dura?
Doce meses
El artículo 2° de la resolución les da a los valores medidos una validez de doce meses. Al año hay que volver a medir, aunque la instalación no haya cambiado: la resistencia del terreno varía con la humedad y con el tiempo.
¿Y si no cumple?
Un plan de acción
El artículo 3° lo exige cuando un valor no cumple con la reglamentación de la AEA o cuando una masa no está vinculada a tierra. El protocolo se entrega igual, con el desvío documentado y las mejoras a realizar: la hoja 3 del formulario está pensada para eso.
Calculadora
¿Cuántos ohm tiene que dar tu puesta a tierra?
No hay un número único. Depende del esquema de conexión a tierra de la instalación y, en el esquema TT, del interruptor diferencial que la protege. Elegí los dos datos y te mostramos el máximo admisible.
Es una orientación. El valor que va al protocolo depende del esquema y de la protección que encontremos en la instalación: lo verificamos al medir.
| Diferencial (IΔn) | Ra máxima |
|---|---|
| Hasta 30 mA | 40 Ω |
| 100 mA | 40 Ω |
| 300 mA | 40 Ω |
| 500 mA | 24 Ω |
| 1 A | 12 Ω |
| 3 A | 4 Ω |
| 5 A | 2,4 Ω |
| 10 A | 1,2 Ω |
| 20 A | 0,6 Ω |
Columna 3 de la tabla 771.3.1 de la Reglamentación AEA 90364, tal como la transcribe la guía práctica de la SRT: son los valores con que se completan los puntos 27 y 28 del protocolo. Cuanto menos sensible es el diferencial, más baja tiene que ser la resistencia. El valor, explicado
El número que lo explica
¿Por qué en TT la protección tiene que ser diferencial?
En el esquema TT la corriente de falla vuelve por el terreno, y es baja. Tan baja que el termomagnético del circuito no se entera. La guía de la SRT lo muestra con números.
La corriente 5,37 A
- Con la toma de tierra en el máximo admitido, 40 Ω, y la del neutro de la distribuidora en 1 Ω, una falla de aislación hace circular 220 V ÷ 41 Ω = 5,37 A.
- Con una toma de 10 Ω, el caso típico de la guía, son 20 A.
El térmico No dispara
- Un termomagnético curva B de 20 A necesita entre 60 y 100 A para disparar de forma instantánea.
- En TT esos valores en general no se logran: el térmico protege el cable, no a la persona.
La carcasa 214,6 V
- Esos 5,37 A sobre 40 Ω dejan la masa del equipo con una tensión de contacto presunta de 214,6 V: casi toda la tensión de fase.
- Por eso, para la guía, en TT el único dispositivo permitido contra los contactos indirectos es el diferencial.
Y el diferencial también se controla: el artículo 4° de la resolución pide verificar periódicamente que funcione. Lo ensayamos con instrumento conforme a la IEC 61557-6: con la mitad de su corriente nominal no tiene que disparar, y con la nominal tiene que cortar en 300 milisegundos como máximo.
¿Cómo trabajamos?
De la consulta al protocolo firmado
Empezamos por identificar el esquema de conexión a tierra, porque de eso depende el valor que se exige. Después medimos, verificamos punto por punto y documentamos todo lo que pide el formulario oficial.
1
Nos contás el caso
Con la dirección, el rubro y la cantidad aproximada de tomas de tierra te pasamos el presupuesto cerrado el mismo día hábil. Si no sabés cuántas tomas hay, una foto del tablero principal alcanza para estimarlo.
2
Medimos y verificamos

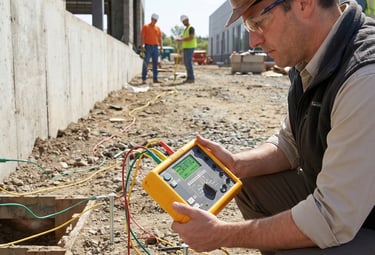

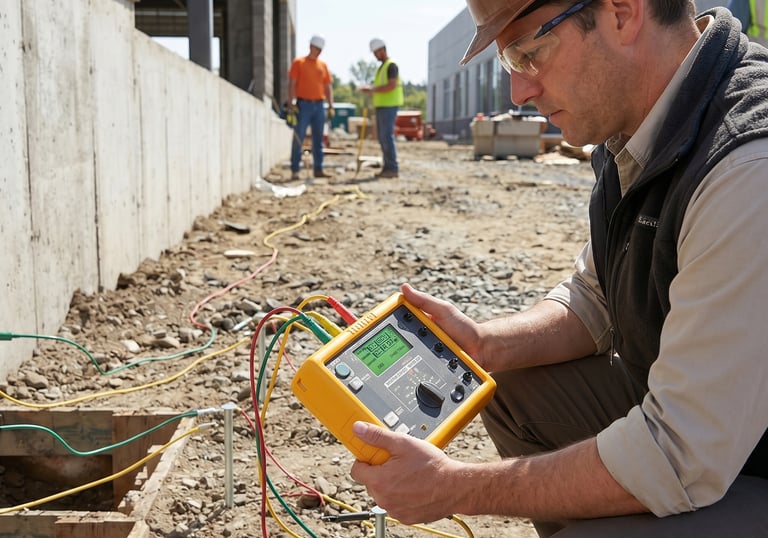

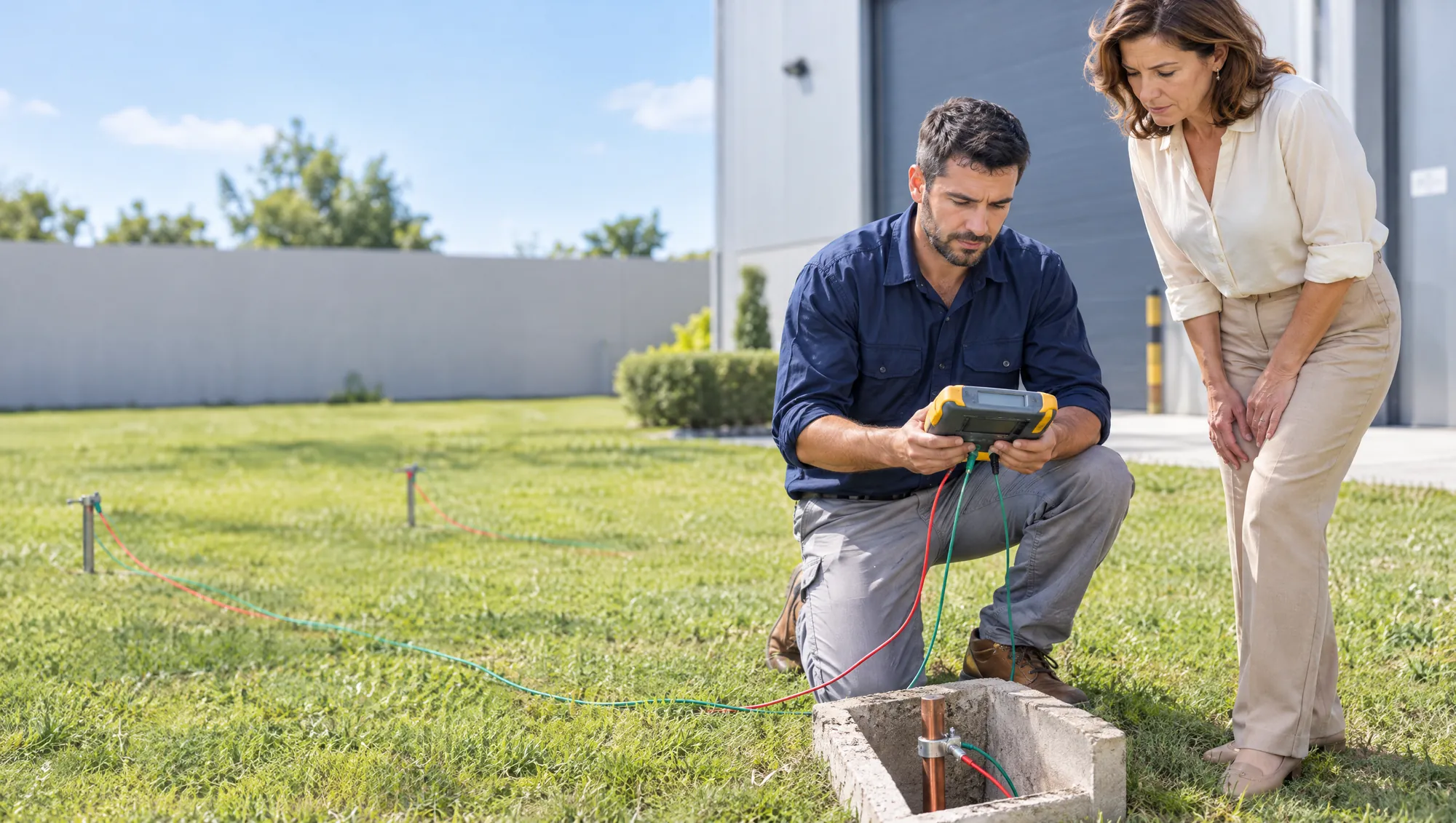

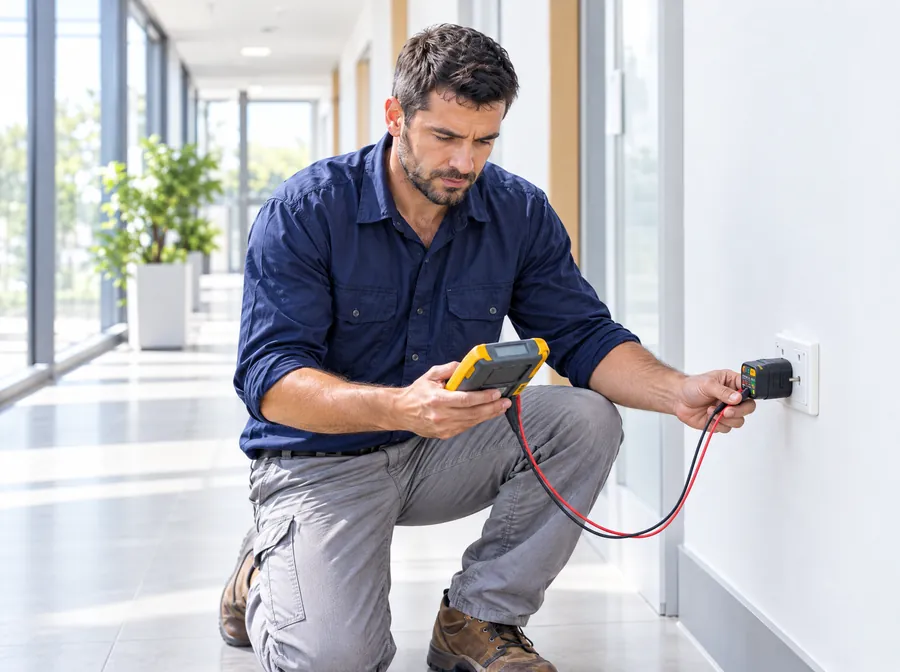

Medimos cada toma de tierra con telurímetro y verificamos la continuidad de cada masa, incluido el borne de tierra de cada tomacorriente, con instrumento conforme a la IEC 61557-4. También ensayamos los diferenciales.
3
Entregamos el protocolo

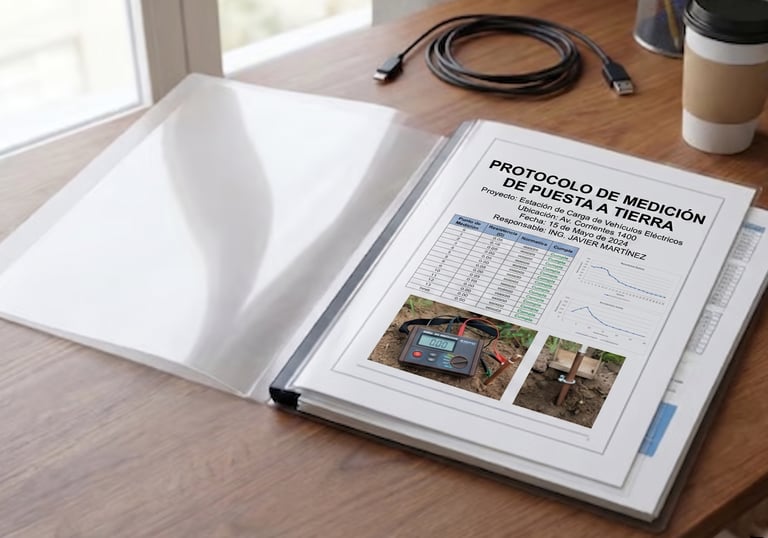

Dentro de las 48 horas: el protocolo firmado por el profesional que midió, el certificado de calibración del instrumental, el croquis con las tomas numeradas y, si algo no cumple, el plan de acción.
